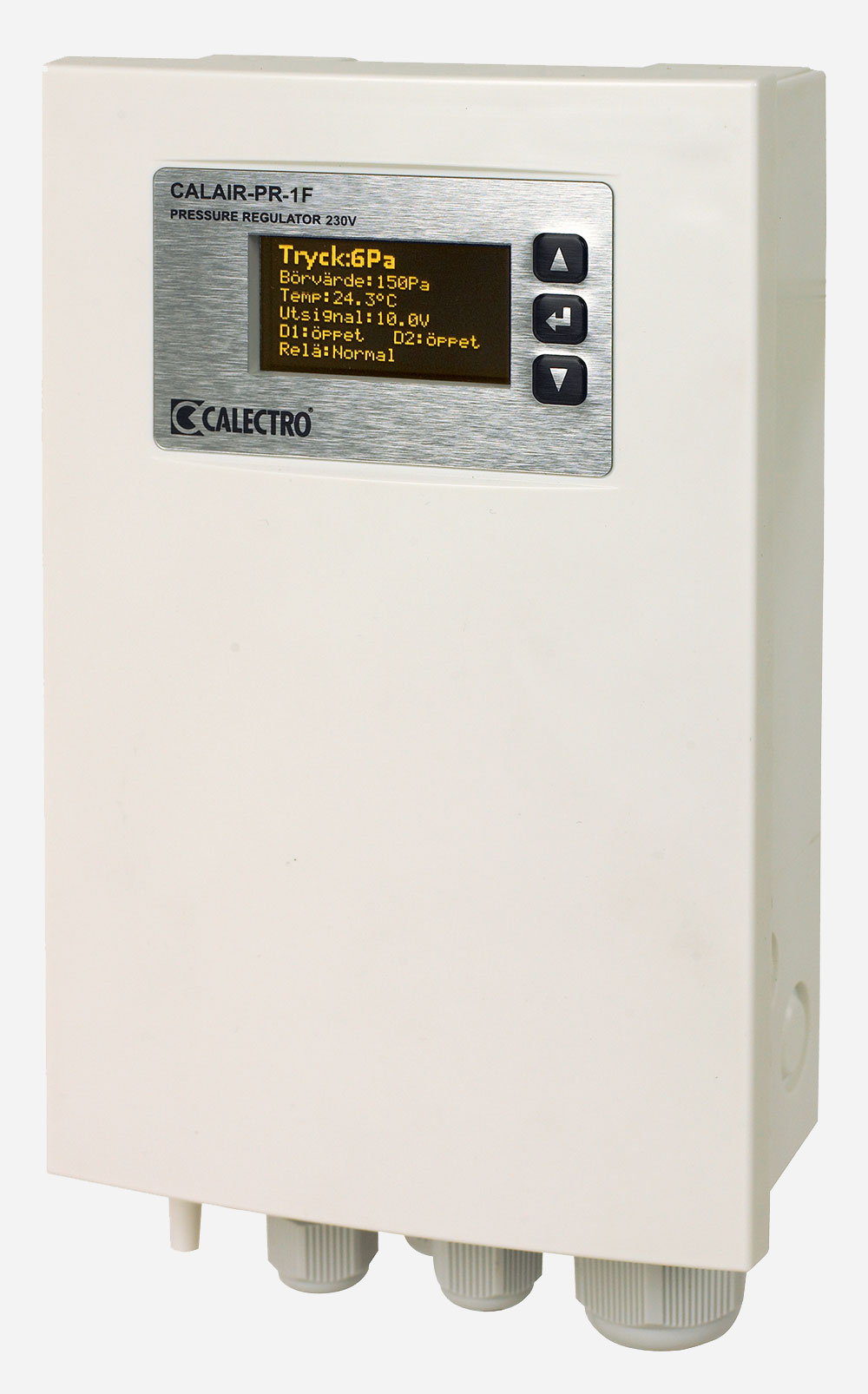

CALAIR-PR-1F

Beschreibung CALAIR-PR-1F

Der Druckregler CALAIR-PR-1F misst den Differenzdruck und regelt das Gebläse der Belüftungsanlage über ein 0-10 V-Signal. Der Außentemperaturwert kann auch via Modbus an CALAIR-PR-1F geschrieben werden.

CALAIR-PR-1F besitzt zwei Digitaleingänge die z.B. für Aktivierung des alternative Sollwertes benutzt werden können. Andere wählbare vorprogrammierte Alarmfunktionen sind überwachung des Gebläsemotors und Eingang von der Feueralarmzentrale. Für diese Alarmfunktionen besteht auch die Möglichkeit zu bestimmen welcher Aussignal gilten soll und ob diese automatisch oder manuell zurückgesetzt werden sollen.

CALAIR-PR-1F ist mit einem wechselnden potenzialfreien Alarmrelais versehen, das für verschiedene Alarmanzeigen wie z. B. für Hoch- und Niederdruckalarm programmiert werden kann. Die zehn letzten Alarmereignisse werden im Alarmprotokoll gespeichert.

CALAIR-PR-1F kann über Modbus RTU (RS485) abgelesen und programmiert werden.

Die Reglergeschwindigkeit ist zur Anpassung von verschiedenen Druckregleranwendungen, etwa für Dachgebläse, verstellbar.

Einstellungen und Programmierungen werden über drei Drucktasten am CALAIR-PR-1F ausgeführt. Die Tasten sind auch bei abmontierter Abdeckung zugänglich. Sämtliche Einstellungen/Programmierungen, die über das Menüsystem ausgeführt werden, bleiben auch bei Stromausfall gespeichert.

Die Funktion ist bis zu einer Schlauchlänge von 100 m garantiert. Kontrollieren Sie nach der Montage, dass die Luft frei durch den Schlauch fließen kann.

CALAIR-PR-1F hat einen Timermodul zur Aktivierung des alternativen Sollwert. Das Timermodul verfügt über ein Batterie-Backup, damit bei Stromausfall die Einstellungen nicht verloren gehen. Es lassen sich Datum (JJJJ-MM-TT), Zeit (hh:mm) und Wochenübersicht einstellen. Die kleinste Zeiteinstellung ist eine Stunde.

Installation

CALAIR-PR-1F wird mit Kabeldurchführungen und Schlauchanschlüssen nach unten montiert. Im Bodenteil von CALAIR-PR-1F befinden sich 3 Schraubenlöcher.
Weitere Informationen finden Sie in der Installationsanweisung, die dem Produkt beigefügt ist.
