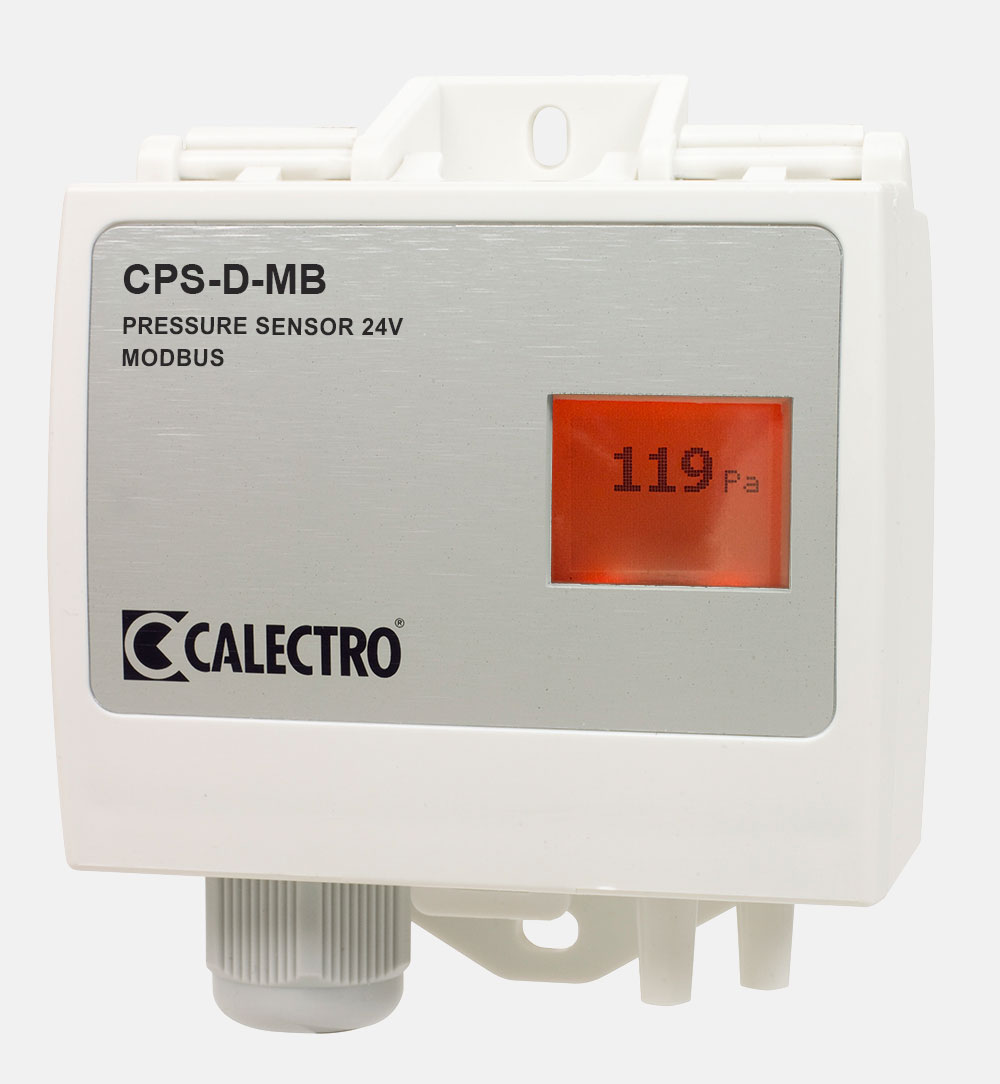

CPS-D-MB

Beschreibung CPS-D-MB

CPS-D-MB dient zur Differenzdruckmessung in Belüftungs-
anlagen.

Der Drucksensor CPS-D-MB verfügt über ein eingebautes Differenzdruckelement, das für eine hohe Genauigkeit und Linearität temperaturkompensiert ist. Der gemessene Wert wird auf dem beleuchteten Display angezeigt und kann außerdem über Modbus RTU abgelesen werden. CPS-D-MB hat kein analoges Ausgangssignal.

Über das Display wird die gewünschte Funktion gewählt: Differenzdruck- oder Volumenmessung. Die Einstellung des K-Faktors zur Volumenmessung, Nullkalibrierung des Druckelements und Einstellungen für das Modbus-Protokoll werden ebenfalls über das Display gemacht.

Es gibt keine Messbereichseinstellungen, da CPS-D-MB kein analoges Ausgangssignal hat.

CPS-D-MB kann über die Einstellung des K-Faktors Volumen/Durchfluss an beispielsweise Gebläsen oder Messblenden messen. Die Umrechnungsformel von Differenzdruck in Volumen lautet: q = k x √∆p.

Der K-Faktor kann mit zwei Dezimalstellen eingestellt werden. Außerdem können verschiedene Einheiten eingestellt werden: m³/h, m³/s und l/s. Die Einheitseinstellung ist lediglich ein „Displayetikett“ und führt also keine mathematische Berechnung des Messwerts aus.

In der Grundeinstellung des Displays wird der aktuelle Messwert angezeigt. Es ist außerdem möglich, über Modbus einen eigenen Displaytext einzugeben:
– Ganz unten auf dem Display steht eine Zeile mit Platz für 10 Zeichen zur Verfügung.
– Messwert (4 große Zeichen) und eventuell selbst gewählte Einheit (2 Zeichen).
– Vordefinierte Einheiten (Pa, m³h, m³s und l/s) können ebenfalls verwendet werden.

Anschlussklemme und Kabelanschluss des Gehäuses (mit vormontierter M16-Verschraubung) lassen sich zur einfacheren Installation abnehmen. Die Gehäuseabdeckung hat an der oberen Kante ein Scharnier und unten einen Schnappverschluss mit Sperrhaken, der den Deckel in hochgeklappter Stellung geöffnet hält.

Installation

CPS-D-MB wird auf einer Wand mit den Schlauch-anschlüssen nach unten montiert. Für nähere Informationen, s. dem Produkt beigefügte Installationsanleitung.
