IOMB-03

Beschreibung IOMB-03

IOMB-03 wird für das Sammeln und Verteilen analoger und digitaler Signale zu und von einem Regulator (DUC) mit Modbus RTU-Protokoll verwendet.

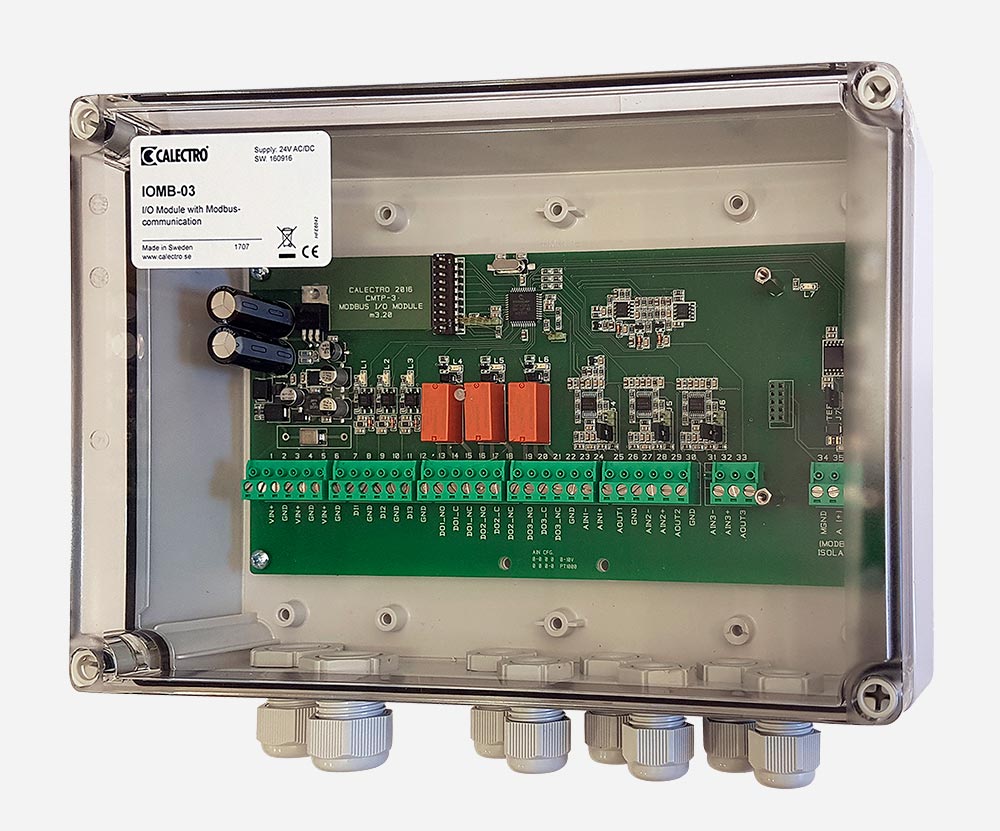

IOMB-03 ist ein I/O-Modul mit Schutzklasse. IOMB-03 hat 3 digitale und 3 analoge Eingänge sowie 3 digitale und 3 analoge Ausgänge.

Die Analogeingänge lassen sich (über Jumper) so konfigurieren, dass sie entweder 0-10V oder Temperatursensoren (Pt1000/Ni1000LG) aufnehmen. Die Wahl von Pt1000 bzw. Ni1000LG wird im Modbusregister 4×0026-28 eingestellt. Die Analogausgänge haben 0-10V Ausgang.

Die digitalen Ein- und Ausgänge haben je eine gelbe LEDAnzeige. Die grüne Betriebsanzeige blinkt bei Modbus-Kommunikation.

Die Adressierung, Wahl der Parität und Baudrate werden mit DIP-Schalter eingestellt. IOMB-03 sollte bei diesen Einstellungen ohne Stromversorgung sein.

Das Gehäuse ist mit 6 M16 und 2 M20 Kabelverschraubungen versehen.

Wählbare Default-Funktion: IOMB-03 hat eine wählbare Funktion dafür, was bei einer Unterbrechung im Modbus-Protokoll geschehen soll. Das heißt, dass die drei digitalen
und die drei analogen Ausgänge individuell eingestellt werden können, wenn die Modbus-Kommunikation für gewisse Zeit unterbrochen wird. Die Zeit, für Protokollunterbrechung vor Aktivierung der Default-Funktion, ist einstellbar zwischen 1
und 600 Sekunden. Wird die Zeit auf 0 Sekunden eingestellt, wird die Funktion deaktiviert (Werkseinstellung).

Als Extrazubehör wird ein Modbus/IP-Modul zur nachträglichen Montage erhältlich sein.

Montage

IOMB-03 ist für die Wandmontage im Innenbereich vorgesehen.
