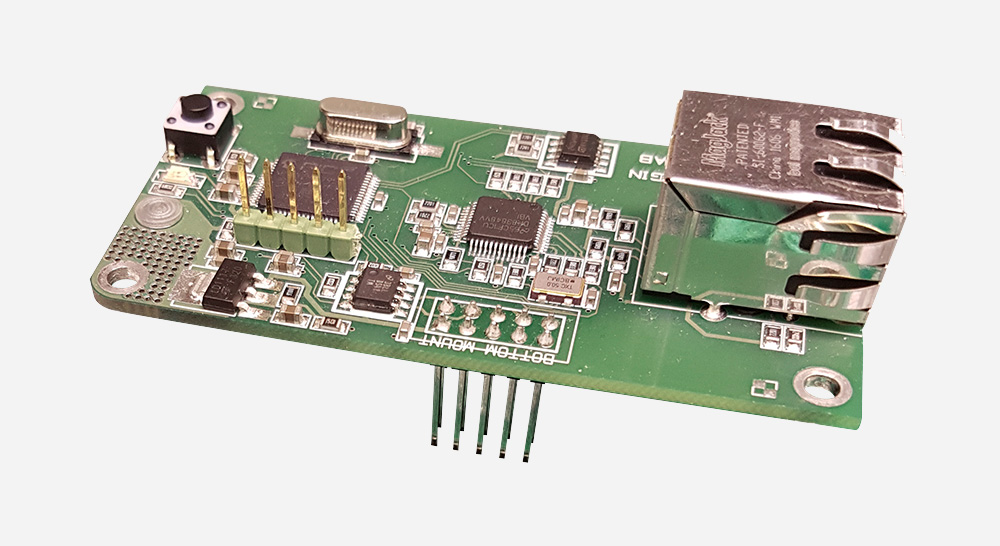

IOMB-TCP/IP

Beschreibung IOMB-TCP/IP

IOMB-TCP/IP ist ein Gateway für IOMB-02, IOMB-03 und IOMB-04 für die Kommunikation mit den E/A-Modulen über TCP/IP.

Das TCP/IP-Gateway kommuniziert intern mit dem E/A-Modul über Modbus RTU und extern über TCP/IP. Damit die werkseitig eingestellte Modbus-Kommunikation funktioniert, müssen sich alle DIP-Schalter am E/A-Modul in Stellung AUS befinden. Auf der Web-Oberfläche des TCP/IP-Gateways können die Einstellungen für die Modbus-Kommunikation geändert werden. Dann müssen auch die DIP-Schaltereinstellungen am E/A-Modul entsprechend angepasst werden.

Das TCP/IP-Gateway kann mit jeweils einem externen Gerät (z. B. OPC-Server) kommunizieren.

IOMB-TCP/IP ist wartungsfrei.

Montage

IOMB-TCP/IP wird mit den 4 beiliegenden Schrauben und Unterlegscheiben an den E/A-Modulen IOMB-02, IOMB-03 oder IOMB-04 befestigt.

Indem Sie die Gummidichtung in der M20-Verschraubung im E/A-Modul durch die mitgelieferte Mehrlochdichtung ersetzen, kann eine vorkontaktierte Cat 5/6 verwendet werden.

Entfernen Sie die Abschlussbrücke am E/A-Modul. Beachten Sie, dass der 10-polige Stiftleiste während der Montage korrekt endet.
