CAT-230V

Beschreibung CAT-230V

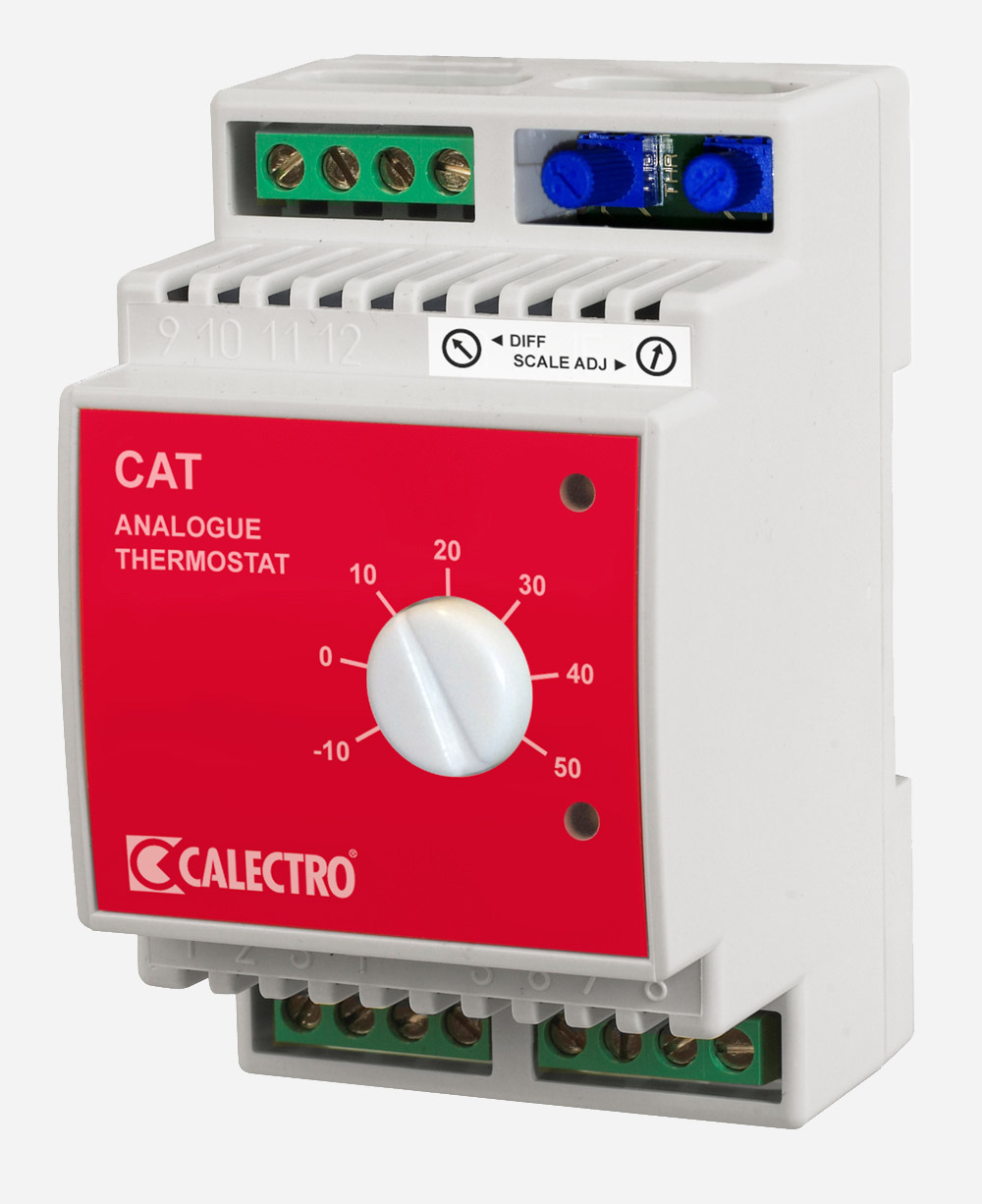

CAT ist ein analoges Universalthermostat für alle Typen von 1-stufiger Temperaturregulierung zwischen -10 und +50°C, z. B. für Fußbodenheizungen und Frostschutz.

Das CAT kann mit 230V AC gespeist werden und hat ein wechselndes, potenzialfreies Relais, das mit 16 A, 250V belastet werden kann.

Das Thermostat kann zusammen mit entweder einem Pt1000 oder einem NTC-Sensor verwendet
werden (derselbe Typ wie frühere Calectro-Thermostate). Es ist also kompatibel mit Teilen von Calectros früherem Thermostatprogramm.

Die Hysterese (Schaltdifferenz), die über dem Sollwert zentriert ist, lässt sich zwischen 1 und 10°C einstellen. Beispiel: Sollwert 20°C und Hysterese 1°C. Das Relais wird bei 19,5°C aktiviert und bei 20,5°C zurückgestellt.

CAT hat eine Sparfunktion, die den eingestellten Sollwert um 4°C absenkt, wenn Klemme 9 und 12 kurzgeschlossen werden, z. B. mithilfe einer Schaltuhr.

CAT verfügt über zwei LED-Lampen. Daueranzeige der grünen LED zeigt den normalen Betriebszustand an. Eine blinkende grüne LED weist auf eine Unterbrechung oder Kurzschluss des Temperatursensors hin. Gelbe LED zeigt an, dass das Relais aktiviert ist, also wenn die Temperatur unter den eingestellten Sollwert sinkt (minus halbe Hysterese/Schaltdifferenz).

Das Thermostat hat neben dem Drehknopf für die Temperatureinstellung zwei Potentiometer für die Einstellung der Hysterese und für die Feineinstellung der Temperaturskala. Das Potentiometer zur Einstellung der Hysterese ist einstellbar zwischen 1 und 10°C. Mit dem Potentiometer zur Feineinstellung der Temperaturskala wird der Pfeil auf dem Temperaturdrehknopf so eingestellt, dass er auf den richtigen Wert auf der Temperaturskala weist. Dies kann angezeigt sein, wenn lange Sensorkabel verwendet werden. Lange Kabel wirken sich auf den Widerstand im Sensorkreis aus, was zu Abweichungen bei der Temperaturmessung führen kann. Die empfohlene maximale Länge von Sensorkabeln ist 100 m.

CAT verfügt über eine Überwachungsfunktion des Temperaturkreises und schaltet die Heizung bei Unterbrechung oder Kurzschluss aus.
Bitte beachten! Wird CAT zur Steuerung einer Kühlung verwendet, heißt das für diese Überwachungsfunktion, dass die Kühlung nicht bei Unterbrechung oder Kurzschluss des Temperatursensors ausgeschaltet wird.

Montage

CAT wird auf einer DIN-Schiene montiert und ist für Normgehäuse angepasst.
