CFA-230V

Beschreibung CFA-230V

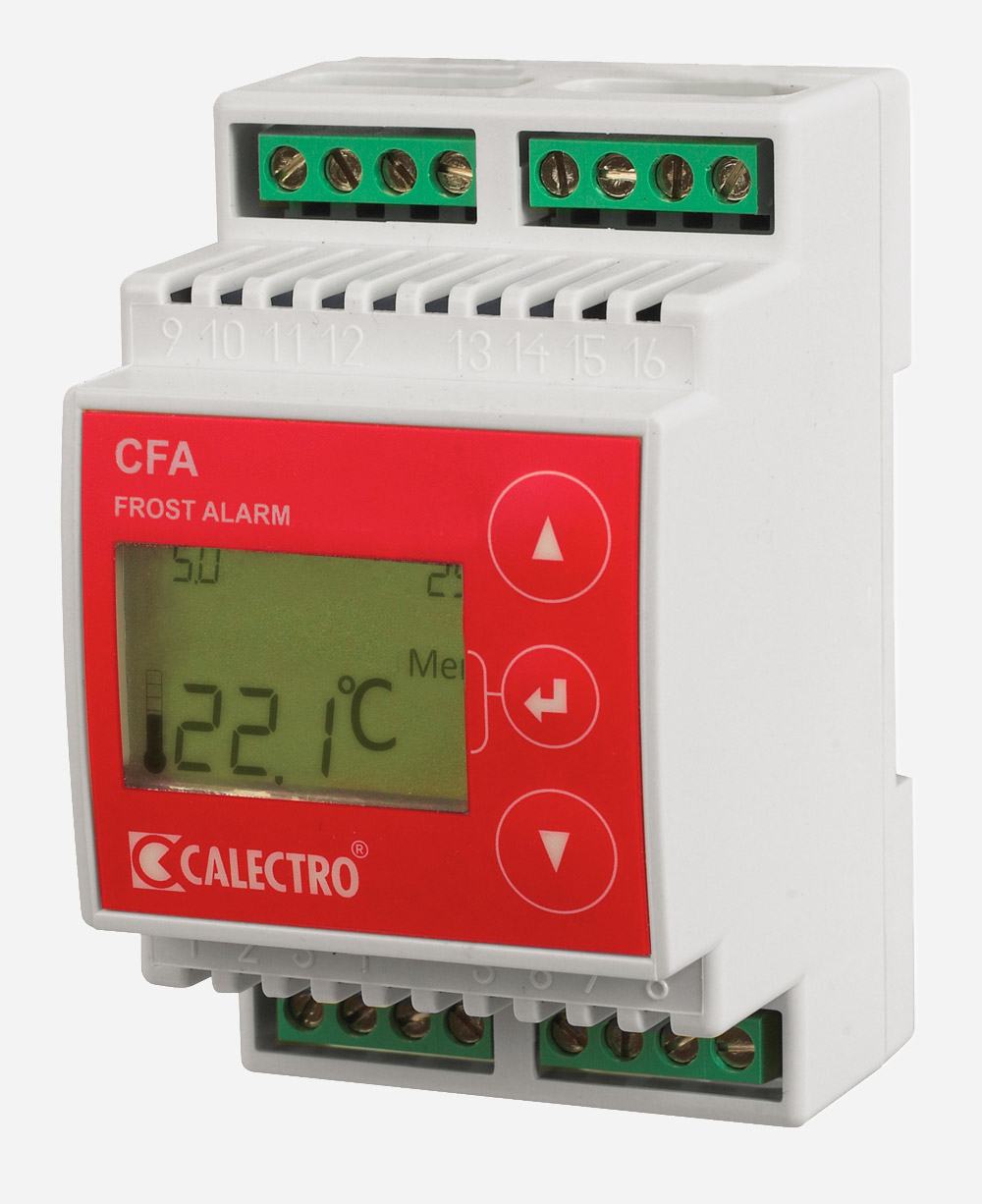

CFA ist ein elektronischer Frostschutzalarm mit digitaler Anzeige, der zur Frostüberwachung in Luftwärmesystemen mit Wasser als Wärmeträger verwendet wird.

CFA wird an einen Temperatursensor angeschlossen, der die Wassertemperatur in der Heizbatterie misst. Die Wassertemperatur in der Heizbatterie wird normalerweise von einem anderen Regler/DUC gesteuert, dessen Signal (0-10 oder 10-0V) über CFA an das Reglerventil angeschlossen wird. Sinkt die Wassertemperatur in der Heizbatterie, ohne dass der Regler/DUC „reagiert“, übernimmt CFA die Steuerung des Ventils.

Sinkt die Wassertemperatur in der Heizbatterie unter die voreingestellte Alarmtemperatur, werden beide Relaisausgänge (in der Regel aktiviert) deaktiviert.

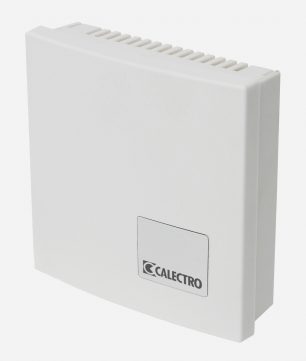

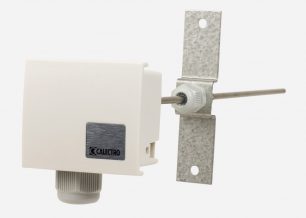

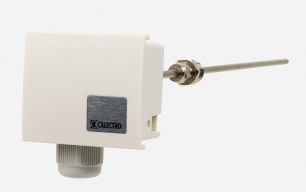

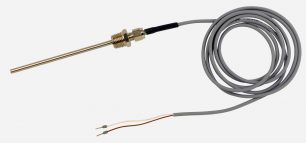

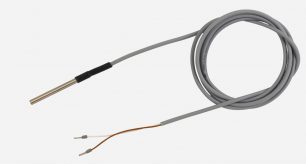

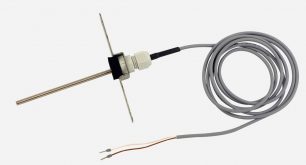

CFA kann an verschiedene Typen von Temperatursensoren angeschlossen werden: Pt100, Pt1000, Ni1000 sowie an Calectros NTC und PTC-Sensoren aus der ETF-Serie. Der ab Werk eingestellte Typ ist NTC.

Bei Bedarf lässt sich die Temperaturmessung des CFA verändern. Bereich: -3,0°C bis +3,0°C in Schritten von 0,1°C.

CFA verfügt über eine Überwachungsfunktion des Temperatursensors, die bei Kurzschluss oder Unterbrechung der Sensorschaltung einen Alarm auslöst und das Steuersignal auf 100% setzt.

Montage

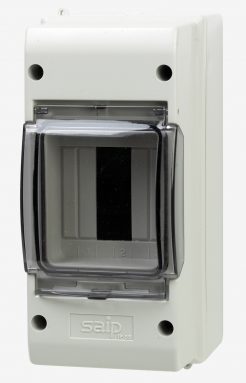

CFA wird auf einer DIN-Schiene montiert und ist für Normgehäuse angepasst.
Weitere Informationen finden Sie in den Installationsanweisungen, die mit dem Produkt geliefert werden.
