UG8-E-230

Beschreibung

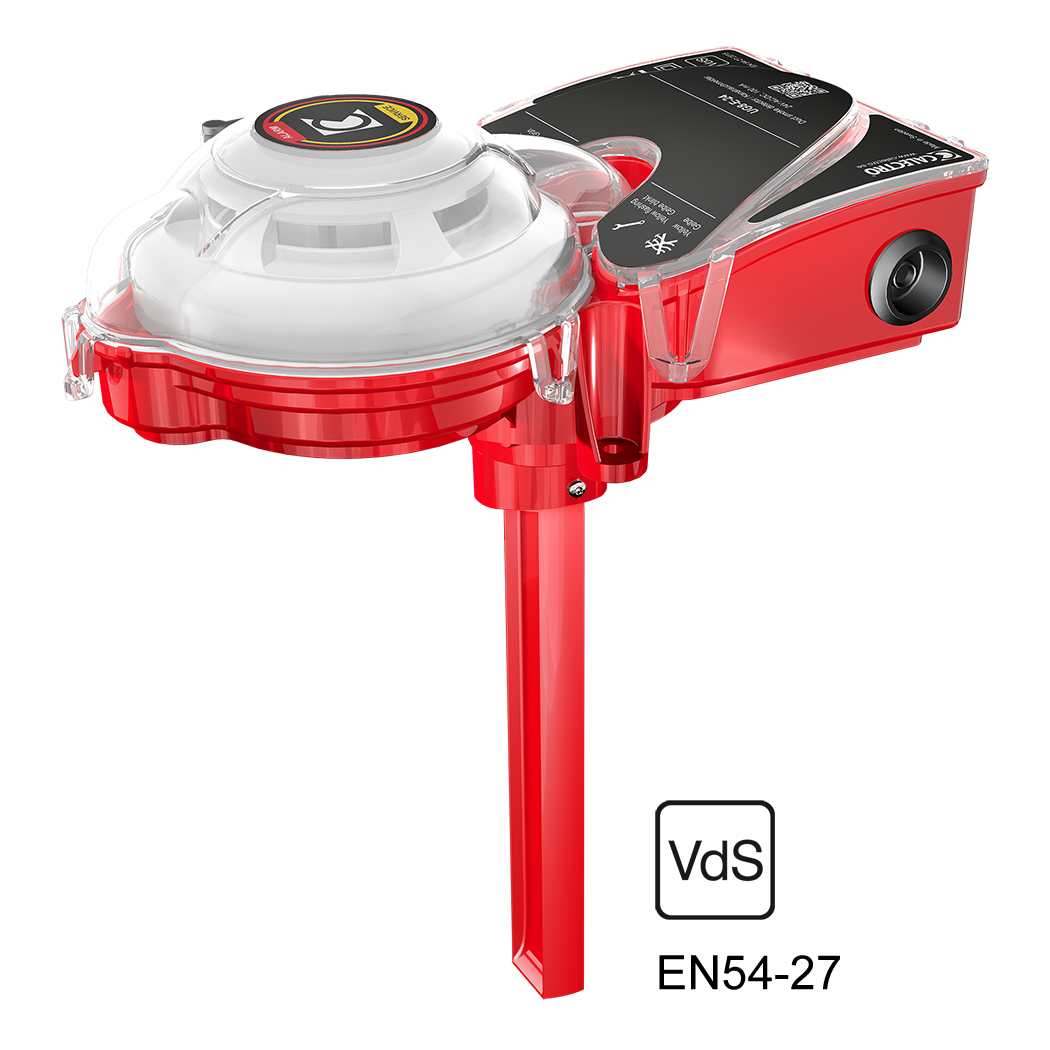

Der UG8 Uniguard wurde zur Messung von Rauchgasen in Lüftungskanälen entwickelt und besteht aus einem Rauchmelder und einem speziell auf einen optimalen Luftstrom durch den Rauchmelder ausgerichteten Kanalgehäusesystem. Zusammen mit dem Venturirohr ist es möglich, Rauch zu erkennen, ohne den gesamten Durchmesser des Lüftungskanals abdecken zu müssen. In Kombination mit dem Venturirohr ist eine Raucherkennung möglich, ohne dass der gesamte Durchmesser des Lüftungskanals abgedeckt werden muss.

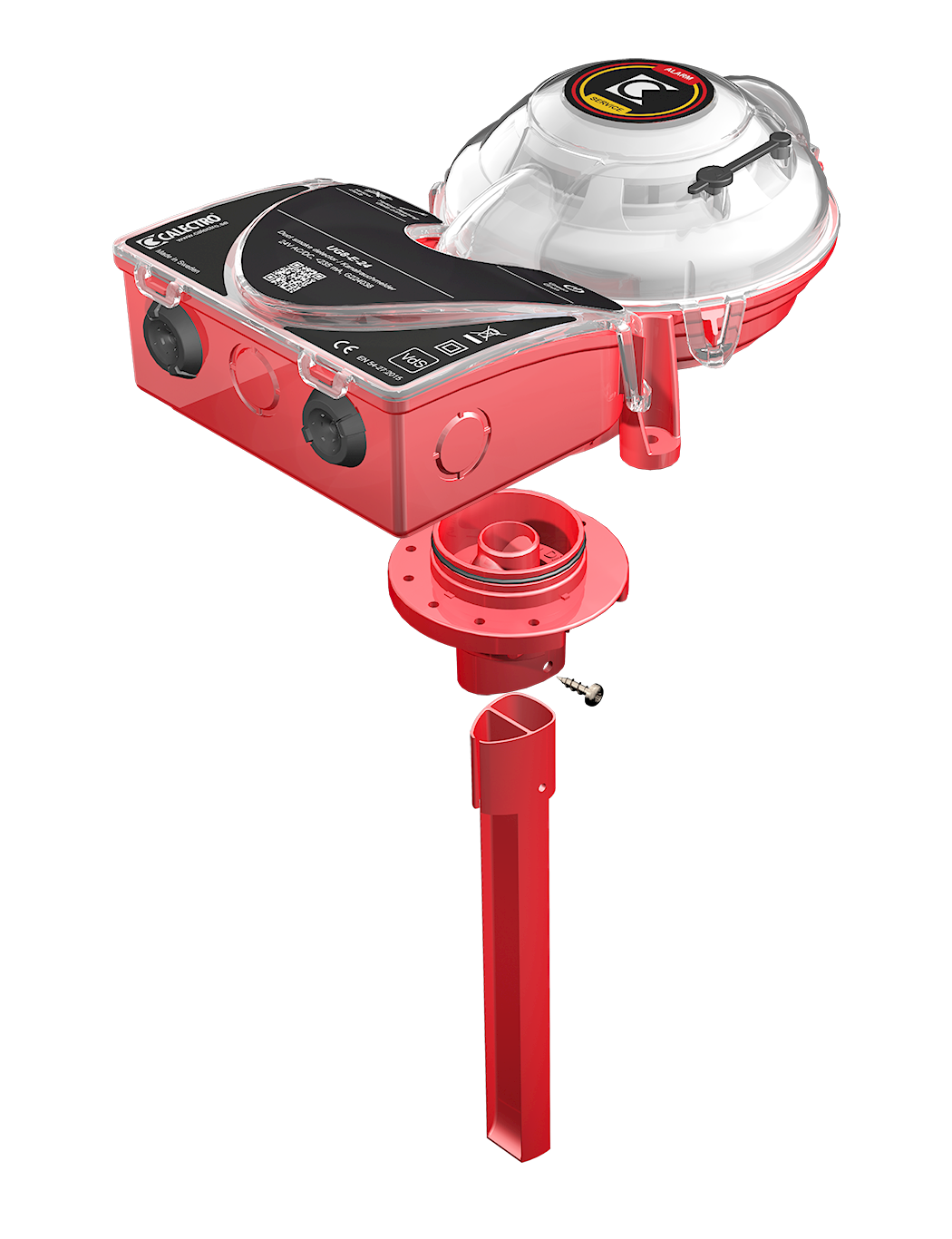

Der UG8 kann an einer beliebigen Seite des Kanals montiert werden. Der UG8 wird mit einem drehbaren Bauteil geliefert, das zusammen mit der ausgewählten Venturirohr auf dem Lüftungskanal montiert wird. Er hat zudem einen „FLOW-Pfeil“ für die einfache Installation in der richtigen Luftstromrichtung. Die Richtung des Pfeils sollte der Richtung des Luftstroms im Kanal entsprechen. Das zum Patent angemeldete Meldergehäuse mit Kabeleingängen und Reset-Taste kann in jede Richtung gedreht werden, um auf die Gegebenheiten des Montageortes abgestimmt zu werden.

Sowohl die Abdeckung der Rauchmelderkammer als auch die Schaltkammer verfügen über Schnappverschlüsse für eine werkzeuglose und schnelle Handhabung.

Relais:
• Zwei Alarmrelais zur Steuerung von z.B. Brandschutz-klappen oder zum Starten/Stoppen von Lüftungsventilatoren.
• Ein Alarmrelais für Wartung und niedrigen Durchfluss, das Sie auf eine notwendige Wartung hinweist, bevor ein Fehlalarm ausgelöst wird, und das anzeigt, dass der Luftstrom im Kanal niedrig ist oder dass der UG8 an einer ungeeigneten Stelle am Kanal montiert ist.
• Ein Systemfehlerrelais das Fehlfunktionen des Rauch-melderschaltkreises anzeigt.

Der Detektor verfügt über eine intelligente Überwachungsschaltung, die die Empfindlichkeit kontinuierlich steuert und anpasst, um während der gesamten Lebensdauer des Detektors eine optimale Funktion zu gewährleisten. Wenn der Melder die Verschmutzung nicht mehr kompensieren kann und sich einem Fehlalarm nähert, wird ein Wartungsalarm angezeigt.

Der Rauchmelder ist für den leichteren Ein- und Ausbau mit einer Bajonetthalterung ausgestattet. Im Falle eines Systemausfalls des UG8, z. B. wenn ein Melder entfernt wird, beginnt die gelbe LED auf der Leiterplatte zu blinken und das Systemfehlerrelais wird deaktiviert. Auch die übrigen Relais werden bei einem Systemausfall deaktiviert.

Der UG8 kann mit Calectros Luftleitprofil PST195 oder mit dem Venturirohrhr aus Aluminium vom Typ ST280 und ST580 und dem Verlängerungsrohr ST-EXTEND verwendet werden.
