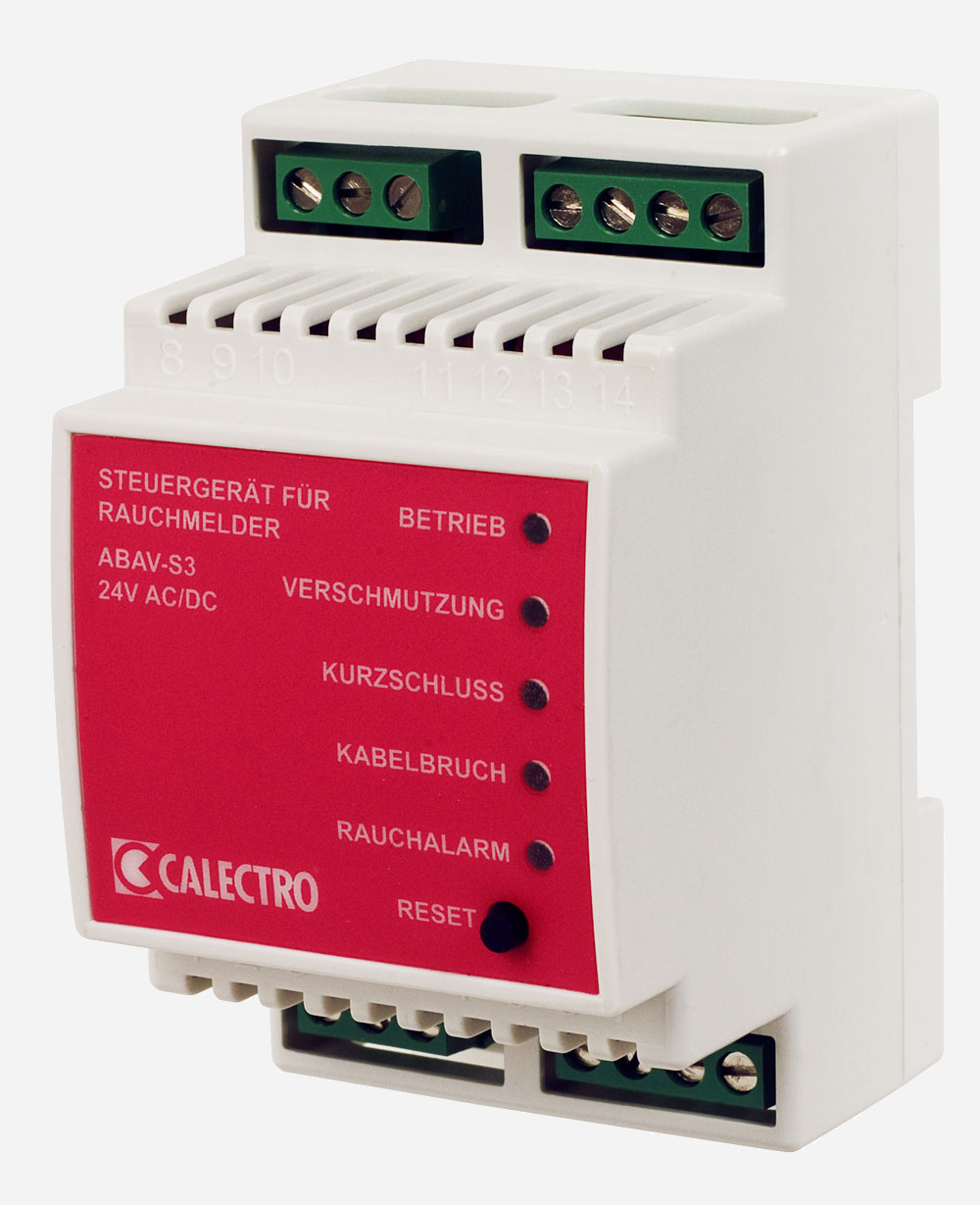

ABAV-S3 24V

Steuergerät für Rauchmelder mit oder ohne Servicealarm 24 V.

KONTAKTIEREN SIE UNS
  • Benötigen Sie Hilfe? Chatten Sie mit uns unter 08-16 jeden wochentag (CET)
  • 5 Jahre Garantie auf alle unsere Produkte
  • Product noteWir arrangieren den Versand in fast alle Länder
  • Produktinformation
  • Dokumente
Produktinformation

Beschreibung ABAV-S3 24 V

Das Steuergerät wurde entwickelt, um bei Verwendung mit unseren Rauchmeldern die Anforderungen eines verlässlichen Brandschutzes zu gewährleisten. Ausgestattet mit Relaiskontakten zur Steuerung von Klappen und Gebläsen. Zusätzlich zu den Rauchalarmen verfügt das ABAV-S3 über ein Servicealarmrelais und ein Ausfallalarmrelais.

Bei einem Rauchalarm leuchtet eine rote LED und gleichzeitig löst das Alarmrelais aus. Wenn ein Rauchmelder einen Servicealarm anzeigt, blinkt die gelbe Servicealarm-LED schnell eine Minute lang. Anschließend wird das Servicealarmrelais aktiviert und die LED wechselt zu gelbem Dauerleuchten. Nach Beheben des Rauchmelder-Servicealarms wird das Servicealarmrelais deaktiviert und die gelbe LED blinkt langsam: Alarmspeicher.

Ein Kurzschluss oder ein offener Stromkreis aktivieren das Ausfallrelais und das Alarmrelais. Gleichzeitig leuchtet die entsprechende LED (bei einem offenen Stromkreis gibt es eine Verzögerung von 10 Sekunden). Wenn der Kurzschluss bzw. der offene Stromkreis behoben wird, wird das Relais deaktiviert und die LED blinkt langsam: Alarmspeicher. Relais-Test: Halten Sie die RESET-Taste fünf Sekunden lang gedrückt.

Eigenschaften

  • Versorgungsspannung 24 V
  • Anzeigen und Relais für:
  • Rauchalarm
  • Servicealarm
  • Ausfallalarm: Kurzschluss/offener Schaltkreis
  • DIN-Einbau
